Lab.Teknik II. Pertemuan 5

Simulasi Router Legacy di Cisco Paket Tracer

Siapkan 2PC, 1Switch dan 1Router Generic dan Hubungkan perangkatnya menggunakan kabel Straight

Setelah itu setting IP dan Gateway pada kedua PC. Caranya klik PC nya kemudian masuk ke Desktop lalu IP Configuration. IP dan Gateway yg saya gunakan 172.17.10.1 & Gatewaynya 172.17.10.2 -PC1 (PC sebelah kiri) & 172.17.30.2 & Gatewaynya 172.17.30.1 -PC2 (PC sebelah kanan). Dibawah berikut ini gambar langkahnya.

Setelah itu konfigurasi Switch nya dengan CLI. Klik switchnya kemudian pilih menu CLI dan masukkan kodenya.

Nih Kodenya gan

Setelah itu Konfigurasi Routernya Gan. Caranya sama kaya yg Switch, hanya kodenya aja yg beda.

Nih kode untuk Konfigurasi Routernya gan. Itu IPnya samakan dengan Gateway pada PC nya.

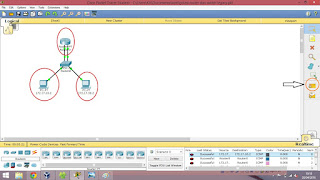

Selesai deh :) dan Monggo ditest dengan cara gambar dibawah ini

Klik yg gambar surat pada tanda panah tersebut kemudian kirim ke kedua perangkat. Misalnya dari PC1 ke Router atau PC1 ke PC2 atau PC2 ke Router atau Router ke PC1 atau PC 2. Dan lihat hasilnya dibawah pojok kanan, misalnya berhasil ada pesan Success dan misalnya gagal pesannya Failed :).

Hanya itu saja yang saya sampaikan. Kurang lebihnya saya mohon maaf ya. Terimakasih :)
